Modellnummer: | HYT | Maß (L*W*H): | 4500*2550*6000 |
---|---|---|---|
Spannung: | 220V/380V/600V | Leistungsstärke (Kilowatt): | 30kw |
Dia-Anschlag (Millimeter): | 200mm | Arbeitsgeschwindigkeit: | 10-24mm/s |
Nenndruck (kn): | 360KN | Rückkehr-Kraft (KN): | 300kN |
Gewicht (T): | 65T | Kundendienst: | Feldinstandsetzungs- und Reparaturservice |
Markieren: | T-Stück,das Ausrüstung bildet |
DurchmesserKohlenstoffstahl- und Edelstahlt-stück Maschine des Durchmessers 273mm reduzierende
Die ganze Struktur von T-Stück Maschine wird eingeführt:
(1) stellt der Optimierungsentwurf des Rahmenrumpfs der T-Stück Maschine die Stärke der Maschine sicher. Die schweißenden Teile sind geprüftes zerstörungsfreies, und die alternde Behandlung wird durchgeführt, nachdem man, zum der kompletten Beseitigung des Druckes und keiner Deformation im Gebrauch der Ausrüstung sicherzustellen geschweißt hat.
(2) dort sind t-förmige Schlitze unter dem Schieber und über der Arbeitstabelle für die Installierung der Form.
(3) wird ein Totpunktverschlussgerät auf dem Schieber zur Verfügung gestellt, um zu verhindern, dass der Schieber schiebt.

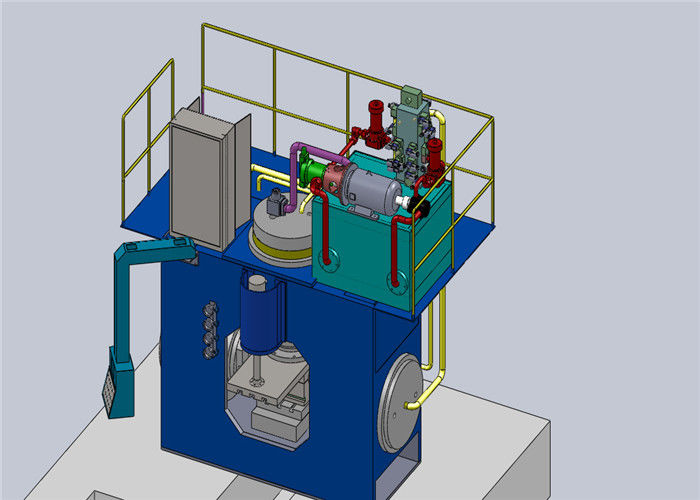

(4) wird der Energiemechanismus auf die Oberseite der Maschine gesetzt, und die Spitze des Rumpfs wird mit einer Sicherheitsplattform und einem Zaun versehen.
(5) wird der Diaführer nach Nichtwiederaufnahmeart automatisches verteilendes dünnes Öl geschmiert und wird mit dem Öl ausgerüstet, das Kasten und StörungsSichtanzeigegerät empfängt.
Der Mechanismus der hydraulischen Kraft der T-Stück Maschine ist über den Rumpf, Ölpumpe, Motor, Patronenventil-Integrationsblock, Kraftstofftank installiert und andere Komponenten, der Energiemechanismus umfasst die Ölfiltration und kühlt ab, Öltemperaturölstandanzeige und andere Geräte. Die Hauptölpumpe ist eine konstante LeistungsaufnahmeTauchkolbenpumpe, und der Förderstrom kann mit dem Druck schwanken.
Elektrisches Kontrollsystem von T-Stück Maschine: T-Stück Maschine wird mit einem unabhängigen elektrischen Schaltschrank ausgerüstet, und die Einsatzschwerpunktknopfstation wird auf dem Rumpf verschoben. T-Stück Maschine nimmt PLC-Prüfer an. Die T-Stück elektromechanische Quelle ist AC380V, ist- die Stromversorgung des Steuer 50HZ AC220V, und die Elektromagnetstromversorgung jedes Ventils ist DC24V.The-T-Stück Maschine kann Kohlenstoffstahl, legierten Stahl, Edelstahl, Kupfer und so weiter produzieren.
Spezifikation | Einheit | HYT-315 | HYT-500 | HYT-1000 | HYT-1500 | HYT-2000 | HYT-4000 | |
T-Stück Od-Strecke | lnch | 1~4 | 3~6 | 4~8 | 8~12 | 10~16 | 20~28 | |
Meister Zylinder | Normalkraft | KN | 3150 | 5000 | 10000 | 15000 | 20000 | 40000 |
Arbeitsanschlag | Millimeter | 450 | 480 | 610 | 670 | 800 | 1200 | |
Gehen Sie Geschwindigkeit hinunter | mm/s | 60 | 80 | 80 | 80 | 80 | 80 | |
Bearbeiten Sie Vorwärtsgeschwindigkeit | mm/s | 8~12 | 8~12 | 8~12 | 8~12 | 8~12 | 8~12 | |
Rückholanschlaggeschwindigkeit | mm/s | 80 | 100 | 100 | 100 | 100 | 100 | |
Seite Zylinder | Normalkraft | KN | 3150 | 5000 | 8000 | 12500 | 18000 | 40000 |
Arbeitsanschlag | Millimeter | 300 | 320 | 340 | 360 | 410 | 500 | |
Vorgeschwindigkeit | mm/s | 10~15 | 10~15 | 10~15 | 10~15 | 10~15 | 10~15 | |
Rückholanschlaggeschwindigkeit | mm/s | 60 | 60 | 60 | 60 | 60 | 60 | |
Schieben Sie hinaus Zylinder | Normalkraft | KN | 300 | 400 | 500 | 630 | 1500 | 2000 |
Arbeitsanschlag | Millimeter | 300 | 300 | 400 | 450 | 550 | 700 | |
Werktisch Nutzfläche | Recht und link | Millimeter | 550 | 750 | 900 | 1200 | 1400 | 1800 |
Front und Rückseite | Millimeter | 400 | 580 | 800 | 1000 | 1200 | 1500 | |
Der maximale Abstand von Diablock zu Werktisch | Millimeter | 190 | 250 | 370 | 460 | 520 | 650 | |
Mittelhoch des Seitenzylinders | Millimeter | 980 | 1100 | 1350 | 1800 | 1900 | 2500 | |
Leistungsstärke | Kilowatt | 30 | 45 | 74 | 110 | 220 | 330 |
Maschine der kalten Formung T-Stück Ellbogens vorbildlichen YSLT100A könnte für Herstellungsgleichgestelltes bestimmt sein und hergestellt werden und Verringerungst-stücke von sie von 1/2“ bis 4" mit Stärke von SCH10 zu XXS des Edelstahls, Kohlenstoffstahl, legierter Stahl, monel, Nickellegierung, aber das normale Modell gerade ist für die Herstellung der maximalen Stärke bis zu SCH80 bestimmt und hergestellt.
Hauptmerkmale:
1. Es wird mit starkem Metallrahmen mit gutem apearence und dem stabilen Arbeiten konstruiert.
2. Es hat einzelnen Machtbau und elektrisches System, nimmt zentralisierte Steuerung zuverlässigen PLC-Knopfes, benutzen programmiertes Touch Screen Operationssystem, anwenden Proportionalventil, um Druck, es an zu regulieren wird unter Druck gesetzt in der Kurve, die bequem justiert werden und manuell und automatisch bearbeitet werden kann.
3. Unser specical Entwerfen konnte die leere Größe des Rohstoffs verringern.
